产品描述
THERMAL TEST VEHICLE (TTV) TTC10T28-Cu-9
热测试载具TTC10T28-Cu-9是热测试芯片TTC10T28的一个应用示例，PCB为铜基板材质，整板尺寸为25mm*25mm*1.6mm，搭载9颗TTC10T28芯片，发热功率可达144W，设有6个用于温度测量的二极管。

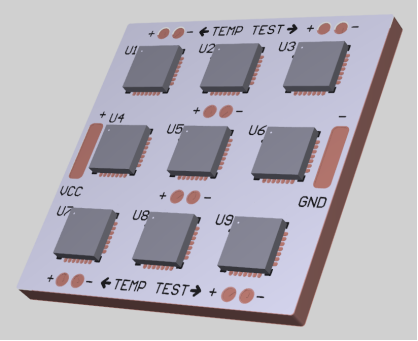

正面 背面
PCB板规格 | |
PCB尺寸 | 25mm×25mm×1.6mm |
表层铜厚 | 1oz |
PCB板材 | 铜基板 |

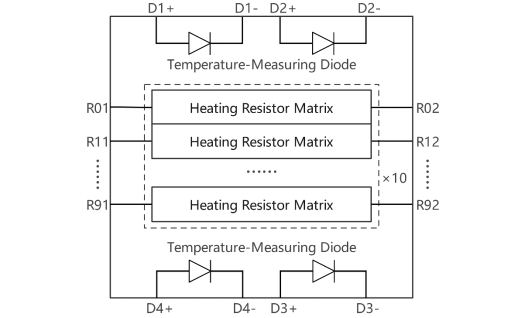

加热模块 | ||||
Min | Typ | Max | UNIT | |
电阻值 | 4 | Ω | ||
温度系数 | 3.4 | PPM/℃ | ||
电压 | 24 | V | ||
电流 | 6 | A | ||
功率 | 144 | W | ||
功率密度 | 0.2304 | W/mm2 | ||
测温模块 | |||||
Min | Typ | Max | UNIT | Note | |
传感器类型 | Diode | ||||
传感器数量 | 6 | ||||
传感器电压 | 750 | mV | 25 Deg | ||
输入电流 | 1 | mA | |||
温度范围 | -40 | 120 | ℃ | ||
温度分辨率 | 0.1 | ℃ | |||
温度系数 | -1.69 | mV/℃ | |||

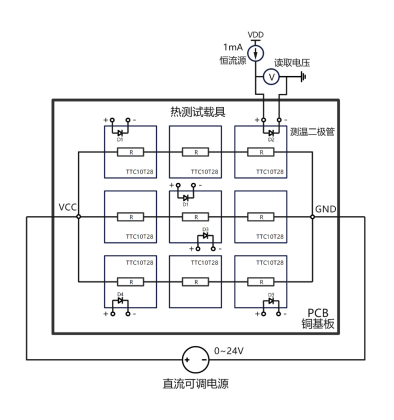

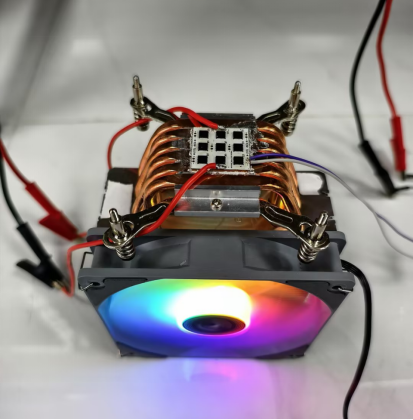

应用实例
测试设备 | |

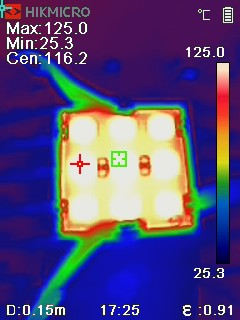

测温设备 | 手持测温热成像仪 |
供电设备 | 可调直流稳压电源 |
热界面材料 | 液金LMP40（40W/m·k） |
散热器 | 六铜管单风扇散热器 |
二极管压降测量 | 数字万用表，二极管档-1.000mA恒流源 |
请联系业务提供完整规格书！
